沧州欧谱生产的OU1700高精密超声波测厚仪采用“杂波飞渡技术”超声波测量原理,利用单晶延迟探头,从被测工件的一侧向材料内发射声波,对其厚度进行实时的数字化测量,而无需切开被测工件,是一种超小型测量仪器。它能快速,无损伤,精确地进行测量。本仪器利用多次回波提高精度,使分辨率可达0.001mm,测量下限低至0.15mm。测厚范围更广,测量数值更精确,也可避免在测量中与材料相关的误差。
本仪器可广泛应用于金属材料厚度的测量。针对薄件测量和高精度测量,更见其优越性。此外,本仪器还可穿透较薄的涂层,漆层,可用于灭火器等带有漆层的超薄壁的测量。
■ 采用“杂波飞渡技术”,一方面可以实现超薄件的测量,最小厚度(钢)可达0.15mm;另-方面可以实现高精度测厚。最高分辩率可达0.001mm;
■ OU1750增加双晶5M、7M探头,实现0.15-300mm的大量程高精度测量;
■ 两种测量模式 底波回波模式满足常规厚工件测量,回波-回波模式满足薄工件测量精度高;
■ 可穿越表面涂层进行测量;
■ 探头放在测厚仪试块上按键自动调零;
■ 有LED背光显示,方便在光线昏暗环境中使用;
■ 具有声速校准 (反测声速)或单点校准功能;
■ 可以进行报警设置和差值模式设置;
■ 公英制转换; 毫米和英寸可切换单位;
■ 可存储5种不同材料的声速;
■ OU1750可选配4mm单品探头、双晶(4mm探头、2M高穿透探头、7M小管径探头)
型号 | OU1700 | |
探头类型 | 单晶 | |
测量范围 | 0.15mm~20mm(钢) | |
测量频率 | 15M、20M单晶 | |
显示分辨率 | 0.01 mm、0.001mm | |
声速范围 | 1000-9999m/s | |
显示 | 128×64 LCD显示,LED背光 | |
示值误差 | ±0.005mm(3mm以下)、 ±0.01mm (20mm以下) | |
自动关机 | 5分钟无操作后自动关机 | |
工作温度 | -10℃~+50℃,有特殊要求可达-20℃ | |
工作电压 | 两节5#1.5V AA电池,当电量不足时,有低电压提示 | |
操作时间 | 碱性电池最长可使用200小时(不使用背光) | |
数据存储 | 500个数值存储功能 | |
默认储存声速 | 可存储5种不同材料的声速,井且连续可调 | |
外形尺寸 | 153×67×26 mm | |
整机重量 | 220g | |
标准配置 | 主机1台、15M单晶探头1支、延迟块1个、 耦合剂1瓶、5号电池2节、文件1套 | 主机1台、15M单晶探头1支、5M双晶探头1支、 延迟块1个、耦合剂1瓶 5号电池2节、文件1套 |
可选配置 | 4mm单晶探头、数据传输线 | 4mm单晶探头、4mm双晶探头、 2M高穿透探头、7M小管径探头、数据传输线 |

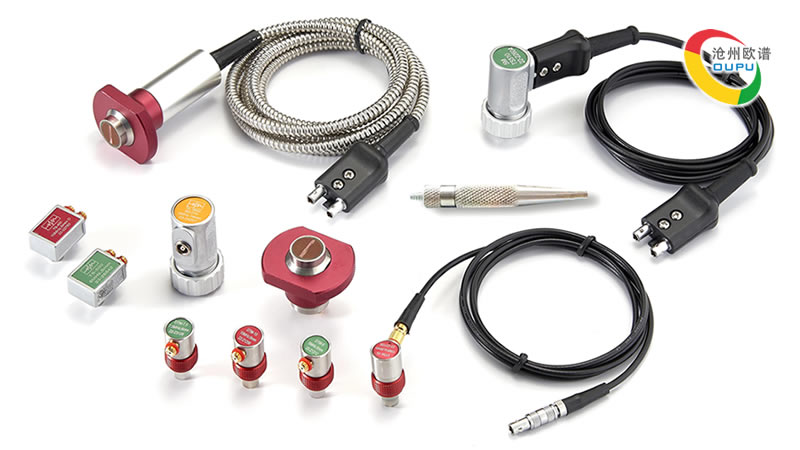

型号 | 频率 | 直径 | 测量范围 |
OU1700-1 | 15M单晶 | 6mm | 0.15-20mm |
OU1700-2 | 15M单晶 | 4mm | 0.15-20mm |
产品图片 | ![]() | ![]() | ![]() | ![]() | ![]() |

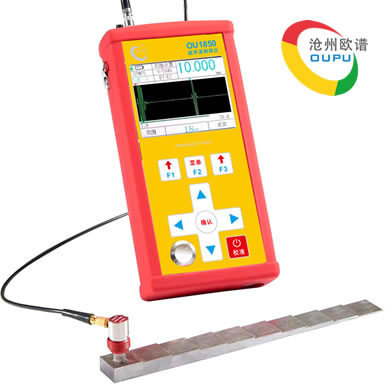

型号 | OU1500 | OU1600 | OU1700 | OU1800 | OU1850 |
测量模式 | 脉冲-回波模式 | 脉冲-回波模式 | 脉冲-回波模式 回波-回波模式 | 脉冲-回波模式 回波-回波模式 | 脉冲-回波模式 回波-回波模式 |
测量范围 | 0.9~220mm | 0.5~508mm | 0.15~25mm | 0.5~508mm | 0.15~1500mm |
显示精确度 | 0.1mm | 0.01mm | 0.001mm | 0.01mm | 0.001mm |
测量误差 | ±(1%H+0.1)mm | ±(0.5%H+0.04)mm | ±0.01mm | ±(0.5%H+0.01)mm | ±0.1%H |
声速范围 | 1000~9999m/s | 1000~9999 m/s | 1000~9999 m/s | 1000~9999 m/s | 400~19999 m/s |
穿透涂层范围 | × | × | 0.15-25mm | 2.0~100mm | 0.15~1500mm |
公英制转换 | × | √ | √ | √ | √ |
背光 | √ | √ | √ | √ | √ |
声速调节 | √ | √ | √ | √ | √ |
探头识别 | × | √ | √ | √ | √ |
反测声速 | √ | √ | √ | √ | √ |
存储功能 | × | √ | √ | √ | √ |
通讯功能 | × | √ | √ | √ | √ |
A/B扫 | × | × | × | × | √ |
波形显示 | × | × | × | × | √ |
数据统计 | × | × | × | × | √ |
增益 | × | × | × | × | √ |
频率调节 | × | × | × | × | √ |
声程修正 | × | × | × | × | √ |
可选探头 | 标准 | 标准、微径、粗晶、高温 | 4mm单晶 | 标准、微径、粗晶、高温 | 标准、微径、粗晶、高温 |
