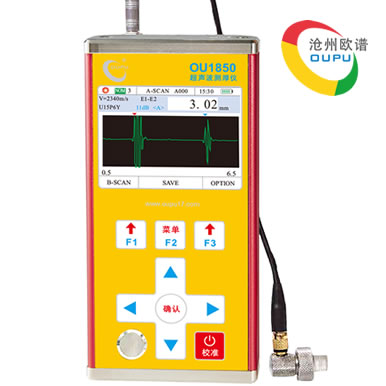

OU1850A/B扫超声波壁厚测量仪

产品描述：OU1850是一款带A/B扫描的新型手持式高精度数字超声波测厚仪，采用脉冲反射超声波测厚原理，适用于能使超声波以一恒定速度在其里面传播，并能从其背面得到反射的材料厚度的测量。测量分辨率达0.001mm，测量范围薄至0.15mm(钢),可以有效穿越涂层干扰。本产品可对板材和加工零件做准确测量，另一重要方面是可以对生产设备中管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。

服务热线:0317-3038768

立即咨询

产品介绍

一、概述

OU1850是一款带A/B扫描的新型手持式高精度数字超声波测厚仪，采用脉冲反射超声波测厚原理，适用于能使超声波以一恒定速度在其里面传播，并能从其背面得到反射的材料厚度的测量。测量分辨率达0.001mm，测量范围薄至0.15mm(钢),可以有效穿越涂层干扰。本产品可对板材和加工零件做准确测量，另一重要方面是可以对生产设备中管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。可应用于石油、化工、冶金、造船、航空航天、能源等各个领域。适合测量金属（如钢、铸铁、铝、铜等）、塑料、陶瓷、玻璃、树脂、玻璃纤维及其他超声波的良导体的厚度。本产品符合JJF 1126-2004《超声波测厚仪校准规范》标准。

二、主要特点

●具有A-扫描模式，B-扫描模式，数值显示模式；
●测量范围宽，采用独有的“多重回波”技术，可以实现超薄件的测量，最小测量厚度0.15mm（钢）；
●高精度测厚，最高测量分辨率可达0.001mm；重复分辨率可达±0.002mm；
●具有穿透涂层和回波到回波测量功能，用于测量表面带有漆层和涂层的材料；
●多种测量：MB-E，I-E，E-E，ME-E模式满足对常规厚工件测量;THIN模式对薄件测量；
●数值模式包括常规厚度值模式、差值/缩减率模式和最值模式；
●三种增益模式：自动增益/手动增益/时间关联增益(TDG)；
●可设置手动关机与自动关机，带节能功能；
●支持多种探头，包括双晶探头和单晶探头，最高支持20Mhz高频探头；
●支持大容量存储，可同时存储10万个厚度值，500组A扫描波形和500组B扫描波形；
●超大3.5寸彩色TFT-LCD显示屏，320×240高清(QVGA)分辨率；
●具有多种校准方式，支持一点校准、多点校准和手动校准模式，可以同时校准声速和探头零位；支持V声程校准；
●公英制转换；毫米和英寸可切换单位；
●支持中文和英文显示；

三、技术参数

探头类型	单晶/双晶
测量范围	0.15 – 1500mm（45#钢）
示值误差	±0.005mm（＜10mm）
示值误差	±0.1%（≥10mm）
重复性误差	±0.002mm（自测）
示值稳定性	采用过零点和多重回波技术，保障厚度测量值不受回波强度材料衰减系数、增益和闸门高度影响，具有高测量稳定可靠性
测量频率	4Hz、8Hz、16Hz
分辨率	0.1mm、0.01mm、0.001mm
脉冲发生器	负方波发射，脉冲宽度和电压自动与探头进行匹配
声速范围	400-19999m/s
校准试块	4mm（钢）
自动关机	可选择5分钟，10分钟，20分钟，手动关机
探头校准	一点校准、二点校准
增益	自动增益、手动增益、TDG增益
增益范围	-50~100dB
检波方式	射频RF、正半波POS、负半波NEG、全波FULL
测量模式	（1）MB-E：发射脉冲始波至一次回波；（2）I-E：界面波至一次回波；（3）E-E：穿透涂层测量，可选任意Em– En回波；（4）ME-E：多重回波测量模式；（5）THIN：薄壁测量模式
数值模式	厚度值模式、差值/缩减率模式、最大/最小值模式
A-扫描模式	支持
B-扫描模式	支持
耦合指示	支持
电量指示	支持
菜单操作	支持
主机程序升级	支持
语言	中文/英文(English)
单位	毫米/英寸 (mm/inch)
软件功能	动态闸门设置、消隐设置(Blank)、回波消隐设置(E-Blank)、TDG增益设置、回波冻结、回波平移和缩放
存储功能	同时支持10万个厚度（100组，每组1000个），500组A扫描波形和500组B扫描波形
显示屏	3.5寸QVGA(320×240)彩色TFT-LCD屏
数据传输	支持RS-232串口通信，将数据传输至计算机
工作温度	-10℃～＋50℃，有特殊要求可达-20℃
工作电压	四节5号锂电池，当电量不足时，有低电压提示
外形尺寸	204×100×36mm
整机重量	310g（不含电池）
标准配置	主机1台、15Mhz单晶探头1支、5号电池4节，随机资料1份，ABS防震箱1个

四、双晶探头选择

型号	1850-01	1850-02	1850-03
探头类型	双晶	双晶	双晶
频率	10MHZ	5MHZ	5MHZ
探头直径	5mm	5mm	10mm
测量范围(钢)	0.6～50mm	1.0～65mm	1.0～500mm
测量温度	-10～50℃	-10～50℃	-10～50℃
最小管径	Φ15mm	Φ20mm	Φ20mm

五、单晶探头选择

型号	1850-04	1850-05	1850-06	1850-07	1850-08	1850-09
探头类型	单晶	单晶	单晶	单晶	单晶	单晶
频率	15MHZ	10MHZ	5MHZ	5MHZ	2MHZ	2.5MHZ
探头直径	6mm	6mm	6mm	10mm	12mm	20mm
测量范围(钢)	0.15～25mm	0.3～25mm	1.0～25mm	4.0～1000mm	5.0～1000mm	5.0～1500mm
测量温度	-10～50℃	-10～50℃	-10～50℃	-10～50℃	-10～50℃	-10～50℃
最小管径	Φ15mm	Φ15mm	Φ15mm	Φ20mm	Φ30mm	Φ50mm

六、仪器选型指南

产品图片
型号	OU1500	OU1600	OU1700	OU1800	OU1850
测量模式	脉冲-回波模式	脉冲-回波模式	脉冲-回波模式回波-回波模式	脉冲-回波模式回波-回波模式	脉冲-回波模式回波-回波模式
测量范围	0.9～220mm	0.75～300mm	0.15～25mm	0.75～300mm	0.15～1500mm
显示精确度	0.1mm	0.01mm	0.001mm	0.01mm	0.001mm
测量误差	±(1%H+0.1)mm	±(0.5%H+0.04)mm	±0.01mm	±(0.5%H+0.01)mm	±0.1%H
声速范围	1000～9999m/s	1000～9999 m/s	1000～9999 m/s	1000～9999 m/s	400～19999 m/s
穿透涂层范围	×	×	0.15-25mm	2.0～100mm	0.15～1500mm
公英制转换	×	√	√	√	√
背光	√	√	√	√	√
声速调节	√	√	√	√	√
探头识别	×	√	√	√	√
反测声速	√	√	√	√	√
存储功能	×	√	√	√	√
通讯功能	×	√	√	√	√
A/B扫	×	×	×	×	√
波形显示	×	×	×	×	√
数据统计	×	×	×	×	√
增益	×	×	×	×	√
频率调节	×	×	×	×	√
声程修正	×	×	×	×	√
可选探头	标准	标准、微径、粗晶、高温	4mm单晶	标准、微径、粗晶、高温	标准、微径、粗晶、高温
