  • ZX-6/ZX-6DL超声波壁厚测量仪

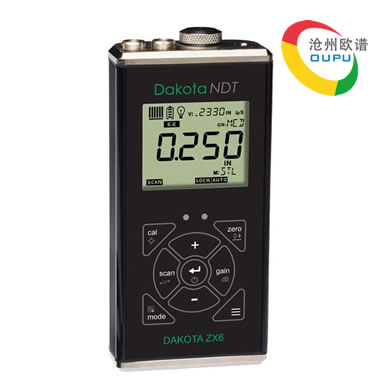

ZX-6 ZX-6DL超声波壁厚测量仪

产品描述:美国DAKOTA公司在ZX-6和ZX-6DL超声波壁厚测量仪的回波-回波测量模式,提供涂层穿透功能--在被测物表面有油漆时,无需去除油漆而测量材料的净厚度。
服务热线:0317-3038768
立即咨询

一、产品简介

美国DAKOTA公司在ZX-6和ZX-6DL超声波壁厚测量仪的回波-回波测量模式,提供涂层穿透功能--在被测物表面有油漆时,无需去除油漆而测量材料的净厚度。

二、产品特点

-  150V方波脉冲发生器
-  脉冲-回波测量模式和回波-回波(穿透涂层)测量模式
-  40~52dB可调增益,以3dB为步长,可选超低、低、中、高、超高五档
-  时间相关增益(TDG)
-  可选择手动或自动探头校零
-  低温定制液晶显示屏(-30℃)
-  USB Type-C数据接口
-  32M闪存内部数据存储器(ZX-6DL)
-  IP65防护等级

三、技术参数

测量范围
0.63~914.4mm(钢),取决于材料和探头类型
脉冲-回波模式测量范围:0.63~914.4mm(钢)
回波-回波模式测量范围:2.54~152mm
涂层范围0.0254~1.905mm,取决于材料、探头频率和直径
单位
英制和公制
分辨率
0.01mm
声速范围
305~18542m/s
脉冲重复频率
200Hz
显示刷新频率
10Hz
探头频率范围
1~10MHz 双晶探头
增益
40~52dB,步进3dB
时间相关增益( TDG )
根据所选探头和频率,可用于脉冲-回波和回波-回波模式
显示
多功能7段4位半数字液晶显示器,数字高度为12.7mm
两个3.2mm14段显示区和一 个7段显示区,用于显示信息和数值
附加的图标表示功能和模式
背光可选择开/关/自动,可选 择亮度(低、中、高)选项 条形读数稳定性/重复性指示
探头校零
手动和自动校零
探头直径
可选择探头直径以提高线性
高速扫描模式
显示扫描期间的最小读数,扫描频率为100Hz
差值模式
显示测量值和输入的标称值的差值
报警模式
上下限声光报警
声速测量模式
用于球化率的测量
存储
可存储40组,每组250个数据,共10000个数据(ZX-6DL)
键盘
防水防油密封按键膜,九个触感反馈按键
电源
标配为两节5号碱性电池 ,可选镍镉电池或锂电池,
电池低电量指示,无操作五分钟后自动关机,Type-C供电
重量
312g(含电池)
尺寸
131.3x63.5x31.5mm
操作温度
-30~75℃
外壳
挤压铝制外壳,底盖为镍板镀铝,环保封装
包装
ABS工程塑料箱


四、可选探头

型号
频率
探头晶片直径
探头接触直径
测量范围
说明
PT-102-2000
5.0MHz
6.35mm
9.53mm
1.0~152mm
标准探头
PT-101-2000
5.0MHz
4.76mm
6.35mm
1.0~50mm
小管径探头
PT-101-2700
5.0MHz
4.76mm
6.35mm
1.0~50mm
小管径高阻抗探头
PT-104-0000
1.0MHz
12.7mm
15.88mm
3.8~50.8mm(铸铁中)
铸铁探头
PT-104-9700
3.5MHz
12.7mm
15.88mm
2.5~100mm
穿透测量3.2~100mm
涂层厚度最大可达1.9mm
大范围高阻抗探头
PT-102-3300
7.5MHz
6.35mm
9.53mm
0.63~152mm
超薄探头
PT-104-2000
5.0MHz
12.7mm
15.88mm
1.27~508mm
超厚探头
PT-104-2700
5.0MHz
12.7mm
15.88mm
1.27~508mm
超厚高阻抗探头
PT-042-2000
5.0MHz
6.35mm
9.53mm
1.0~152mm
标准高温探头,最高340℃
PT-042-2700
5.0MHz
6.35mm
9.53mm
1.0~152mm
标准高温高阻抗探头,最高340℃
PT-044-2000
5.0MHz
12.7mm
15.88mm
1.27~508mm
厚高温探头,最高340℃
PT-044-2700
5.0MHz
12.7mm
15.88mm
1.27~508mm
超厚高温高阻抗探头,最高340℃
PT-212-2001
5.0MHz
6.35mm
9.53mm
1.0~152mm
超高温探头,最高480℃
PT-214-2001
5.0MHz
12.7mm
15.88mm
1.27~508mm
超厚超高温探头,最高480℃

注:测试高温表面时需用高温耦合剂
在穿透模式下,高阻抗探头会有更好的表现
表中的测量范围为脉冲-回波模式测量范围
